耐熱ABS塑料的熱變形溫度一般在90~105℃，具有良好的耐熱性、韌性和流動(dòng)性。由于耐熱ABS的分子結(jié)構(gòu)中含有高剛性的苯環(huán)和N-苯基基團(tuán)，提高耐熱性同時(shí)，也增加了分子鏈的空間位阻效應(yīng)，使分子鏈的松弛速度降低，易使制品存在較大的內(nèi)應(yīng)力，導(dǎo)致制品應(yīng)力開裂、應(yīng)力發(fā)白、產(chǎn)品發(fā)脆等缺陷。關(guān)于耐熱ABS注塑成型，該注意什么呢？ 中新華美改性塑料小編為您介紹。

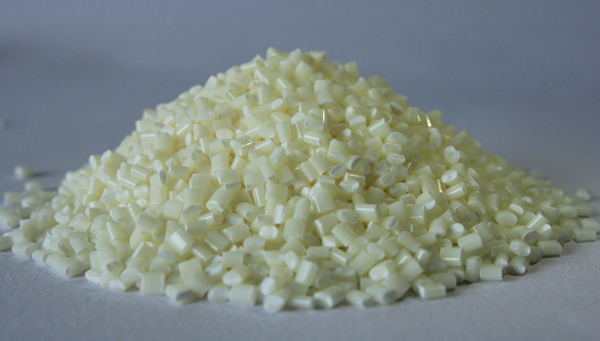

青島中新華美耐熱ABS材料

降低制品內(nèi)應(yīng)力是耐熱ABS注塑成型的關(guān)鍵。本文從材料干燥、保壓壓力和時(shí)間2方面，分享了耐熱ABS樹脂成型的加工要點(diǎn)。

1、材料干燥

通常，耐熱ABS樹脂在儲存運(yùn)輸過程中會吸收空氣中的水分，吸水率隨空氣濕度有所變化，一般在0.2~0.4%之間，所以必須對材料進(jìn)行充分干燥，使材料含水率降至0.05%以下，最好在0.02%以下，否則可能出現(xiàn)水花、銀絲等表面不良現(xiàn)象。耐熱ABS樹脂的干燥溫度比普通ABS高，通常為80-95℃，干燥時(shí)間3-4小時(shí)。

2、保壓壓力和時(shí)間

對于耐熱ABS來說，保壓壓力和時(shí)間的設(shè)定是否合理，直接影響制件內(nèi)應(yīng)力的大小。保壓壓力的增加會使分子間隙變小，鏈段活動(dòng)范圍減小，熔體的體積縮小，密度變大，分子之間的作用力增加，可以改善產(chǎn)品的縮水及內(nèi)部質(zhì)量，但會導(dǎo)致內(nèi)應(yīng)力變大，因此，在保證產(chǎn)品外觀質(zhì)量的前提下盡量選用較低的保壓壓力。

保壓時(shí)間的設(shè)定是根據(jù)澆口隨著冷卻完成其固化，螺桿再推進(jìn)已不再對成型品施加壓力為止的時(shí)間。保壓時(shí)間過長，容易使材料填充過分，分子間隙變小，內(nèi)應(yīng)力變大；保壓時(shí)間過短，產(chǎn)品容易產(chǎn)生縮水，尺寸不穩(wěn)定。保壓時(shí)間設(shè)定應(yīng)以制品重量不再變化時(shí)的最短時(shí)間為最佳保壓時(shí)間。

青島中新華美塑料有限公司是一家改性、染色塑料顆粒加工定制型企業(yè) ，專業(yè)生產(chǎn)改性PA、PP、PBT、ABS、ABS合金等系列工程塑料產(chǎn)品。且產(chǎn)品均通過質(zhì)量管理體系認(rèn)證，符合RoHs標(biāo)準(zhǔn)，廣泛應(yīng)用于汽車、家電、通訊、電子電器、建材、電線電纜等多種行業(yè)。

如果您想了解耐熱ABS材料，詳情請致電： 400-606-8757、13792886757（微信同號）或在線咨詢。青島中新華美塑料有限公司是改性塑料、染色塑料生產(chǎn)制造廠家，可以為您提供定制方案、報(bào)價(jià)！

以上為青島中新華美塑料有限公司原創(chuàng)，轉(zhuǎn)載請注明出處：http://m.tjxinhongsheng.com/
